DESCRIPTION

Die DDB104 Mic Junction Box ist das Herzstück des digitalen 64-Kanal-Audionetzwerks des Senator-Systems. Sie wird an die CDM-Net-Loop-Karte angeschlossen, die im DCP1000-Prozessor integriert ist. Mit den 2 Anschlussports auf beiden Seiten des DDB104 kann die redundante Netzwerkschleife, die mit Xavnet verwendet wird, für höchste Sicherheitsanforderungen im Falle einer Kabeltrennung erreicht werden. Die 4 Mini-XLR-Anschlüsse auf der Rückseite des DDB104 werden zum Anschluss von bis zu 4 Delegierteneinheiten (CDM1000, CDM-T5 usw.) verwendet, und bis zu 63 DDB104-Boxen können zu einer einzigen darin platzierten CDM-Net-Loop-Karte kaskadiert werden DCP1000-Prozessor.

Die Kabelverbindung des DDB014 kann entweder CAT5/6, Glasfaser (Multimode und Singlemode) oder sogar jeweils eine pro Seite verwenden, was eine flexible Systemeinrichtung und Entfernungsfähigkeit zwischen mehreren Räumen ermöglicht. Der DDB104 kann entweder über die CDM-Net-Loop-Kabel (Audio, Daten und Stromversorgung) oder über ein externes Netzteil mit Strom versorgt werden.

FEATURES

System Features

• Bis zu 504 Delegierteneinheiten und 64 DCA660-Verstärker können an einen einzigen DCP1000 angeschlossen werden
• Über den 64-Kanal-Anschluss können bis zu 32 DCP1000 angeschlossen werden. Digitales Audionetzwerk Xavnet
• Jede angeschlossene Delegierteneinheit wird einzeln verarbeitet und alle Parameter werden im DCP1000 gespeichert
• Erweiterte DSP-Funktionen wie 8-Band-PEQ, AGC, Rückkopplungsunterdrückung, automatischer Gain-Sharing-Mixer und sprachaktiviertes Gate usw.
• Im DCP1000 kann eine optionale AEC-Karte (Acoustical Echo Cancellation) installiert werden, die SIP und VoIP für Fern- und Webkonferenzen ermöglicht
• Besondere Funktionen wie automatische Mix-Minus-Kalibrierung, USB-Aufnahme, 6-Kanal. Simultanübersetzung an Bord
• Dolmetschen im selben System integriert, kein optionales IR-System erforderlich
• Benutzerfreundlichkeit und Einrichtung mit automatischer Netzwerkbereitstellung und speziellen Drag-and-Drop-Funktionen mit der Senator Designer-Software



DDB104 Features

• Verbindung bis zu 63 DDB104 in einer CDM-Net-Loop-Karte
• 2 CDM-Net-Loop sind in einem DCP1000-Prozessor möglich

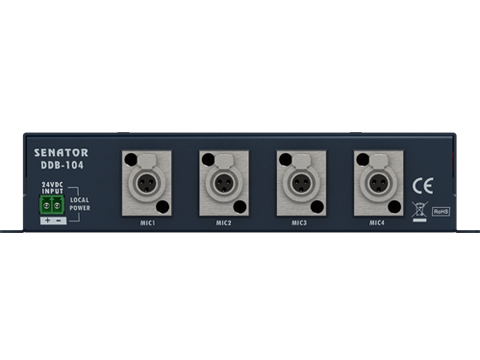

• 4 XLR-Mikrofonanschlüsse zum Anschluss an Delegierteneinheiten
• 2 Arten von CDM-Net-Loop-Verbindungen: CAT5 bis zu 100 m oder Glasfaser (Multimode oder Single Mode) bis zu 2000 m
• LED-Signal zur Anzeige des CDM-Net-Loop-Status

SPECIFICATIONS

Elektrik

• Lokale Stromversorgung: 24 VDC, 3,81 mm Euro-Block
• Stromverbrauch: 230 mA, 5,5 W
• Maximale Versorgung*: 6A

Frontblende

• Vier aktive Mikrofonkanal-LEDs
• 2 Mikrofon-Link-LED für CDM-Net-Loop
• Eine Power-LED

Seitenblende

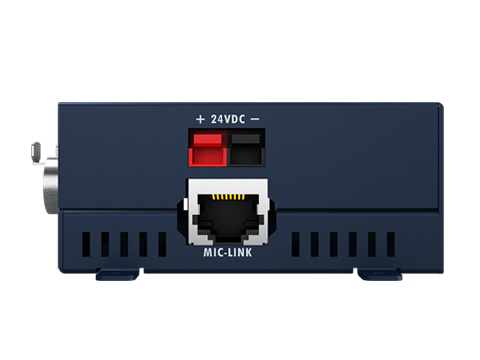

• 2 Schnittstellentypen für CDM-Net-Loop:
•     RJ45-Stecker + Powerpole-Stecker (24 VDC)
•     Glasfaserstecker + Powerpole-Stecker (24 VDC)

Rückseite

• 24 VDC, 3,81 mm Euro-Block-Anschluss für externe Stromversorgung
• 4 Mini-XLR-Anschlüsse für Mikrofone

Maximale Kabellänge

• 100m mit CAT5
• 2000m mit Glasfaser

Abmessungen & Gewichte

• Breite:   92 mm
• Tiefe:  175 mm
• Höhe:    37 mm
• Gewicht: 1,4 kg

Farbe

• PANTONE 7546C

Umgebung

• Betriebstemperatur: -5 °C bis 55 °C
• Lagertemperatur: -40 °C bis 70 °C
• Relative Luftfeuchtigkeit: 5 % ~ 70 % nicht kondensierend

Zertifiziert

• CE-gekennzeichnet, UL-gelistet, RoHs-konform

* Normalerweise wird die Stromversorgung der DDB104-Mikrofon-Anschlussbox vom Prozessor bereitgestellt. Wenn jedoch viele DDB104-Boxen angeschlossen sind, ist eine externe Stromversorgung erforderlich. Der maximale Strom für CDM-Net beträgt jedoch 6A.
