DESCRIPTION

OL-AMP je opremljen sa 2 izlazna kanala pojačala (maksimalna izlazna snaga 20 W/svaki), 2 kontrolna ulaza i 2 kontaktna izlaza, RS485 za spoljno daljinsko upravljanje, ulazom od 24 VDC i dva RJ45 OCTO-Link konektora za kaskadno vezivanje sa OL-AMP ili RVD uređajima. Do 16 OL-AMP ili jedan RWD uređaj (na kraju magistrale) može se povezati preko OCTO-Link-a.

Svaki OCTO-Link port ima 2 audio kanala i 2 audio kanala koji istovremeno prenose dvosmernu komunikaciju podataka u digitalnom formatu. Postupak instalacije i kabliranja omogućava direktnu vezu sa OL-AMP-om preko STP CAT5/6 do 820 ft/250M. Osim toga, udaljenost se može povećati pomoću dodatnog repetitora.

FEATURES

• 2 izlazna kanala pojačala (2 CH x 20 W)

• Do 16 OL-AMP ili jedan RWD daljinski upravljač (na kraju magistrale) može se povezati preko OCTO-Link-a

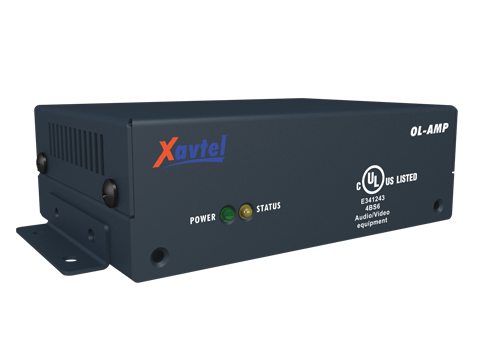

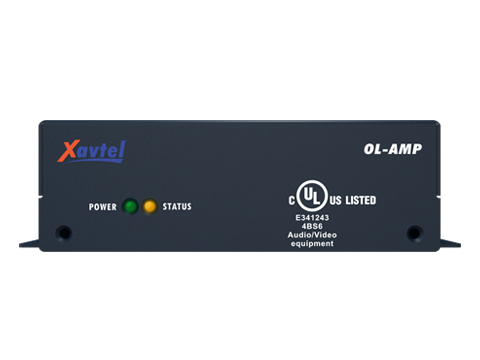

• LED za napajanje i status na prednjoj ploči
• RS485 konektori, 2 x 2 logička I/O za kontrolu treće strane
• CAT5/6 veza (250m/820 ft) ili optička vlakna (2 km ~ 20km/6561 kft ~ 65616 kft)
• Kontaktni ulaz i kontrolni ulaz za daljinsko upravljanje

SPECIFICATIONS

Električne karakteristike

• Napajanje iz mreže 24VDC (maks. 2,7A @ napajanje iz mreže)
• Izlazna snaga Normalna@15W (nastavlja se)
• Maksimalna snaga: 20W (20 minuta, radna temperatura: 25 ° C)

Audio karakteristike

• Frekvencijski opseg: 0 ± 3dBu (20 ~ 20kHz @ 24dBu gain)
• THD+N: <0,1% ( @ 1kHz, 20kHz BV @ 24dBu gain, 0Bu In)
• A/D-D/A pretvara: 24Bit
• Sample rate: 48 kHz
• SNR:> 94dBu (20 ~ 20KHz, opterećenje: 8ohm)
• Dinamički opseg:> 108dBu (20Hz ~ 20KHz, 24dBu gain, a-weighted)
• Preslušavanje: <-50dBu @ 24dBu gain, 0dBu ulaz (kanal na kanal @ 10kHz)

Dimenzije i težina

• Širina: 4,4 "(112 mm)
• Visina: 1,5 "(37 mm)
• Dubina: 3,2 "(76,2 mm)
• Težina: 1,1 kg (0,5 kg)

APPLICATIONS

• Schools
• Stores
• Shopping malls
• Hotels
• Train stations
• Universities
• Industrial sites
