DESCRIPTION

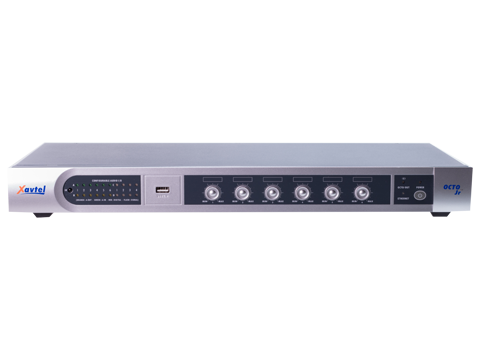

OCTO Jr je samostalni DSP audio procesor sa 6 fiksnih analognih audio ulaza, analognim audio izlazom i 6 fiksnih analognih izlaza, plus 3 dodatne I/O slot kartice (C slot, D slot i E slot), i slot za E-karticu koji je specijalno za I/O karticu koja se može instalirati kao 4-kanalna digitalna OCTO-Link kartica ili 2-kanalna analogna audio izlazna kartica, omogućavajući OCTO-u Jr da se lako proširi U/I za različite vrste aplikacija.

OCTO Jr Designer softver zasnovan na računaru/laptopu pruža niz unapred definisanih I/O konfiguracija, čineći jednostavno podešavanje, programiranje i kontrolu celog OCTO Jr sistema.

OCTO Jr takođe uključuje moćno DSP skladištenje i funkcionalnosti kao što su AGC, ANG (automatsko pojačavanje šuma), PEQ, povratne informacije, Hi/Lo Pass, plejer poruka, planer, upravljanje događajima, In/Out streaming, VoIP i SIP klijent, kontrola nivoa itd.

OCTO Jr takođe ima USB interfejs za reprodukciju, snimanje i skladištenje muzike na prednjoj ploči; dok se na zadnjoj ploči mini-USB interfejs može povezati sa računarom/laptopom za konferencije na daljinu putem Skype-a, QQ, WeChat, WhatsApp itd...

FEATURES

• Do 14 x 14 CH po jedinici sa 6 fiksnih analognih ulaza i 6 fiksnih analognih izlaza, plus 3 dodatna priključka za karticu (C slot, D slot i E slot)
• Poboljšane DSP funkcije kao što su AGC, PEQ, povratne informacije, Hi/Lo Pass, mikser itd.
• Planer, Upravljanje događajima, podešavanje elemenata
• USB 2.0 interfejs za reprodukciju poruka, muzike i skladištenje
• Mini-USB interfejs za povezivanje sa računarom/laptopom za AEC daljinske konferencije putem Skype-a, QQ, WeChat, WhatsApp itd.
• Odličan kvalitet zvuka (uzorkovanje od 24 bita i 48 kHz)
• 6 programabilnih tastera za direktnu kontrolu parametara na prednjoj ploči
• OCTO-Link veza sa OL-AMP, OL-T5 i RWD uređajima preko CAT5/6 (maks. 820 ft/250M)
• Paging mikrofona putem OL-T5 digitalnog pejdžing mikrofona i RWD uređaja
• Kontrola treće strane preko RS485, Logic I/O i Ethernet -a

SPECIFICATIONS

Električne karakteristike

• Potrošnja energije: 36 W (24VDC, 1.5A)
• Fantomska snaga: +48V (maks. 15mA)

Audio karakteristike

• Frekvencijski opseg: 0 ± 0,25dBu (20 ~ 20kHz @0dBu pojačanje)
• THD+N: <0,006% ( @ 1kHz, 20kHz BV @ 0dBu pojačanje, 4dBu ulaz)
• A/D-D/A konvertuje: 24Bit
• Brzina uzorkovanja: 48 kHz
• EIN: -80dBu (1kHz @ 0dBu pojačanje)
• Dinamički opseg:> 98dBu (20Hz ~ 20KHz, 24dBu pojačanje, A-opterećenje)
• Preslušavanje: <-70Bu @54dBu pojačanje, -54dBu ulaz (kanal na kanal @1kHz)

Povezivanje

• OCTO-Link: CAT5/6 (maks.250m/820ft)
• Kaskadno vezivanje do 16 jedinica OL-AMP ili jedan RWD uređaj na kraju magistrale
• Povežite do 2 daljinska upravljača na OCTO Jr

Dimenzije i težina

• Širina: 17,2"(436 mm)
• Visina: 1,73"(44 mm)
• Dubina: 221 mm
• Težina: 2,7 kg

APPLICATIONS

• Schools
• Stores
• Shopping malls
• Hotels
• Train stations
• Universities
• Industrial sites
