DESCRIPTION

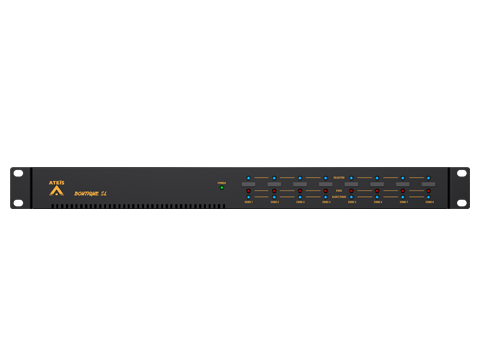

La unidad global secundaria BTQ-SG8 es una unidad de extensión para el controlador principal BTQ-/VM4VM8. Se pueden conectar en cascada hasta 64 BTQ-/VM4VM8 o BTQ-SG8 a través de una red global de redundancia total.

El BTQ-SG8 es capaz de manejar una carga de altavoz de 1000 W por zona y 2000 W máx. por unidad BTQ-SG8. El BTQ-SG8 amplía la cantidad de contactos de entrada y salida disponibles en el sistema, incluidas 9 entradas EVAC monitoreadas activadas por contacto seco o relé, 8 entradas de control lógico y 8 salidas de control de relé. Las dos interfaces digitales pueden conectar hasta 8 consolas de megafonía o unidades remotas para cada una y conectarse en cadena o bucle redundante. También está equipado con un puerto USB para reproducir mensajes o archivos de música.

De acuerdo con EN54-16 y UL2572, todos los componentes y periféricos del sistema BOUTIQUE son monitoreados, este monitoreo se extiende desde la cápsula de un micrófono de megafonía hasta el final de las líneas de altavoces. Las líneas de los altavoces se controlan en busca de cortocircuitos, circuitos abiertos y fugas. Además, se pueden instalar atenuadores de volumen en líneas de altavoces monitoreadas. El BTQ-SG8 también es un producto ecológico con un consumo de energía extremadamente bajo durante el modo de espera.

FEATURES

• Admite hasta 16 384 zonas conectadas a 64 x BTQ-VM4/VM8/SG8 a través de la red global

• Control, gestión y seguimiento a través de navegador web
• Megafonía con gestión de prioridades, programador de eventos y campanas
• Interfaz USB para mensajes y archivos de música.
• Almacenamiento interno de mensajes de hasta 90 minutos
• Tanto la reproducción de música de fondo como la paginación se pueden realizar simultáneamente
• Fácil integración con Terracom e IP-PBX a través del protocolo SIP
• Interfaz VoIP con protocolo SIP estándar
• La fuente de paginación se puede programar con prioridad de nivel 1~99
• Vigilancia mejorada de la línea de altavoces para instalaciones en zonas AB
• Consumo de energía extremadamente bajo durante el modo de espera
• Los atenuadores de volumen se pueden instalar en líneas de altavoces monitoreadas
• 9 entradas EVAC monitoreadas, 8 entradas de control lógico, 8 salidas de control de relé
• 1 relé de falla y 1 salida de relé EVAC
• 2 interfaces de consola de control y paginación digital
• 1 puerto USB 2.0
• Control de terceros a través de RS232 o Ethernet

SPECIFICATIONS

Eléctrico

• Entrada de alimentación de CC: 21 - 29 VCC

• Consumo de energía
• Potencia total: 15 W

• Modo de espera: 4 W

Características de audio

• Resolución de bits A/D-D/A: 24 bits

• Frecuencia de muestreo: 48k Hz
• Respuesta de frecuencia: 20 Hz ~ 20k Hz (±1 dB) @ 0 dBu
• THD+N: < 0.01 % @ 0 dB de ganancia, 4 dBu (1k Hz) en
• EIN: < -80 dBu @ 0 dB de ganancia
• SNR: > 80 dB
• Nivel máximo de salida: 17 dBu
• Diafonía: > 93 dB @ 0 dB de ganancia, 0 dBu (10k Hz) en
• Impedancia de salida: 30 ohmios

Capacidad de potencia

• 1000 W por zona (máx.) / 2000 W por unidad (máx.)

Mecánico

• Dimensiones (An x Al x Pr): 1 RU de alto, 437 x 44 x 258.5 mm

• Peso: 2.6 kg (5.7 lbs)
• Montaje: Rack de 19" 1U
• Color: RAL7016

APPLICATIONS

• Schools
• Stores
• Shopping malls
• Hotels
• Train stations
• Universities
• Industrial sites
