DESCRIPTION

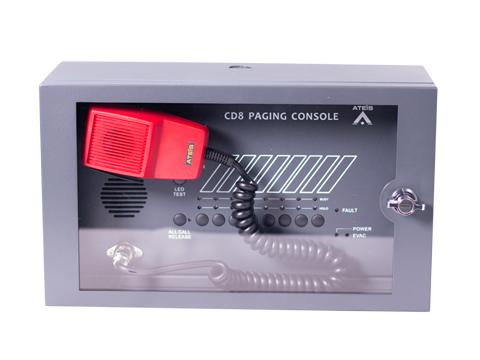

Die CD-8AS / CD-16AS-Konsolen verwenden dieselbe Architektur wie die PPM-Paging-Konsole, mit einer im Gehäuse integrierten Anschlussdose für die Verkettung mehrerer Einheiten (beachten Sie, dass nur die erste Konsole überwacht wird). Der maximal empfohlene Abstand zwischen den Geräten beträgt 100 m.

Wie bei der PPM-Paging-Konsole können die Zonentasten des CD-8AS/CD-16AS eine einzelne Zone oder eine Gruppe von Zonen darstellen und werden einfach über die System-GUI mithilfe der „Drag-and-Drop“-Funktionalität programmiert. Die Push-To-Talk-Taste kann für PTT- oder Rastbetrieb programmiert werden. Systemstatusanzeigen zeigen den Status aller Zonen an und es sind auch Anzeigen für Strom, Evakuierung und Fehler vorhanden.

Die CD-8AS / CD-16AS werden über RS485 über CAT5 (FTP/STP) mit Strom versorgt. Wenn jedoch keine Stromversorgung über RS485 verfügbar ist, kann sie lokal über eine 24-VDC-Versorgung mit Strom versorgt werden.

Die CD-8AS / CD-16AS sind nach EN54-16 für den Einsatz in Beschallungs- und Sprachalarmsystemen zertifiziert.

FEATURES

• Robuste, wandmontierte Paging-Konsole mit Zugriffsschutz der Stufe 2 gemäß EN54-16
• 8 / 16 Zonenauswahltasten
• Sammelruftaste
• LED-Testtaste
• Leistungsanzeig
• EVAC-Anzeige
• Status- und Fehleranzeige
• Kompatibel mit dem IDA8C-System und Kommunikation über eine dedizierte RS485 für Strom, Audio und Daten
• Eine Einheit ist am Controller oder an der Sekundäreinheit befestigt. Die zweite und jede weitere Einheit am Controller oder einer Sekundäreinheit ist netzgesichert.
• Max. 32 Einheiten in einem System und 10 in einem Controller-Sekundärstrang
• EN54-16 zertifiziert

SPECIFICATIONS

Elektrisch

• Stromversorgung: R485 (RJ45/CAT-5)
• Anforderungen an die Gleichstrom-/Batterieversorgung:
•     Spannung: 18 - 26 VDC
•     Stromverbrauch: 120 mA (CD8-AS) / 150 mA (CD16-AS)

Audio Charakteristika

• Frequenzgang: -3 dB bei 200 bis 8 kHz
• THD: < 1 % bei 1 kHz
• Ausgangspegel Max: 6 dBu
• Noise-Gate-Schwelle: -84 dBu – 24 dBu
• Angriffszeit: 8 ms
• Release-Zeit: 100 ms
• Monitoring-Lautsprecher:
• Impedanz: 4 Ohm
• Ausgangsleistung: 1 W bei 1 kHz
• Frequenzgang: -3 dB bei 200 bis 12 kHz
• Systemanbindung:
• Kabeltyp: CAT-5
• Länge: 100 m

Umgebung

• Betriebstemperatur: -5 ºC ~ +55 ºC
• Lagertemperatur: -40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 15 % bis 90 %
• Luftdruck: 600 bis 1100 h Pa
• IP-Schutzklasse: 30
• Wärmeableitung:
• CD8-AS: 10 BTU/Std
• CD16-AS: 12 BTU/Std

Mechaanisch

• Abmessungen (B x H x T)
•     CD8-AS: 318,6 x 187 x 130 mm
•     CD16-AS: 348,6 x 247 x 130 mm
• Gewicht
•     CD8-AS: 3,6 kg
•     CD16-AS: 4,7 kg

APPLICATIONS

• Schools
• Stores
• Shopping malls
• Hotels
• Train stations
• Universities
• Industrial sites
