DESCRIPTION

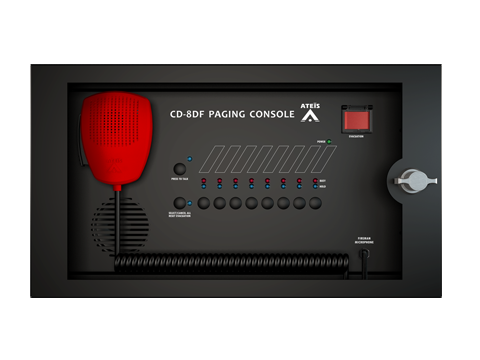

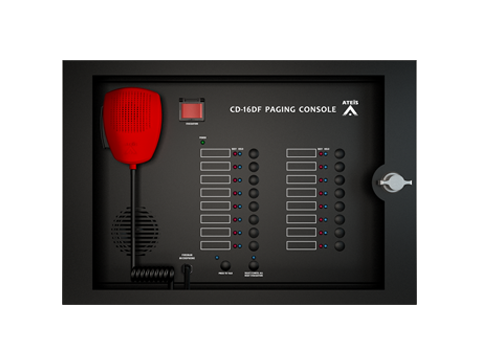

Die wandmontierten Paging-Konsolen CD-8DF und CD-16DF sind mit dem Boutique Systems kompatibel und verfügen über 8/16 Tasten und EVAC-Tasten. Sie verfügen über ein gekapseltes IP30-Hochleistungsmetallgehäuse mit abschließbarer Abdeckung. Die 8/16-Tasten können so eingestellt werden, dass sie als Einzel- oder Gruppenzonenauswahl, Ereignisauslösung, Aufzeichnung, Nachrichtenwiedergabetaste usw. dienen. Alle Einstellungen werden über einen Webbrowser konfiguriert. Die Sprechtaste kann auch für PTT (Push-To-Talk) oder den Latch-Modus programmiert werden. Darüber hinaus sind sie mit einem Feuerwehrmikrofon und einem Evakuierungsknopf ausgestattet.

Bis zu 16 Paging-Konsolen können an BTQ-SL8 und 32 an BTQ-VM4/VM8/SG8 angeschlossen werden; Die Verkabelung kann in einer Daisy-Chain- oder Redundanzschleife erfolgen. Die maximale Länge des Kommunikationskabels zwischen Controller/Sekundäreinheiten und Paging-Konsolen beträgt 250 m (820 Fuß) über STP CAT5/6-Kabel mit abgeschirmtem RJ45-Stecker. CD-8DF und CD-16DF sind außerdem umweltfreundliche Produkte mit extrem niedrigem Stromverbrauch (<1,5 W) im Standby-Modus.

FEATURES

• Wandmontiertes Metallgehäuse mit abschließbarer Tür

• Bis zu 16 Paging-Konsolen können an BTQ-SL8 und 32 an BTQ-VM4/VM8/SG8 angeschlossen werden; Die Verkabelung kann in einer Daisy-Chain- oder Redundanzschleife erfolgen
• Steuerung, Verwaltung und Überwachung über Webbrowser
• AGC-Funktion (Automatische Verstärkungsregelung).

SPECIFICATIONS

Elektrisch

• Gleichstromeingang: 21 - 29 VDC

• Stromverbrauch: CD-8DF/CD-16DF
•             Volle Leistung: 5 W/6 W
•             Standby-Modus: 1 W/1,5 W

Audio Charakteristika

• A/D-D/A-Bit-Auflösung: 24 Bit

• Abtastrate: 48k Hz
• Frequenzgang: 20 Hz ~ 20 kHz (±1 dB) bei 0 dBu
• SNR: > 85 dB
• THD+N: < 0,2 % bei 26 dB Verstärkung, -26 dBu (1 kHz) in
• Max. Lautsprecher-SPL: 90 dBA @ 3 m
• Max. Mikrofon-Schalldruck: 105 dBA bei 3 m

Mechanisch

• Abmessungen (B x H x T)
  • CD-8DF: 329 x 187 x 101 mm
  • CD-16DF: 349 x 241 x 101 mm
• Gewicht
  • CD-8DF: 3.4 kg
  • CD-16DF: 4.1 kg
• Farbe: RAL7016

APPLICATIONS

• Schools
• Stores
• Shopping malls
• Hotels
• Train stations
• Universities
• Industrial sites
